Цифровой осциллограф SuperSpeed серии SDS1000
- 2-канальный
- Частота дискретизации: 100MS / с -1GS / s
- Ультратонкое тело
- ЖК-дисплей с высоким разрешением 7 дюймов
- Поддержка SCPI и LabVIEW
Обзор инженера
- Полоса пропускания: 20 МГц - 100 МГц
- 2-канальный
- Частота дискретизации: 100MS / с -1GS / s
- Ультратонкое тело
- ЖК-дисплей с высоким разрешением 7 дюймов
- Поддержка SCPI и LabVIEW
| Модель №. | канал | Пропускная способность | Частота дискретизации | Длина записи |
| SDS1022 | 2 + 1 | 20МГц | 100MS / с | 10K |
| SDS1102 | 2 + 1 | 100MHz | 1GS / с | 10K |
1. большой дисплей
7-дюймовый ЖК-дисплей с высоким разрешением обеспечивает более четкое визуальное изображение.

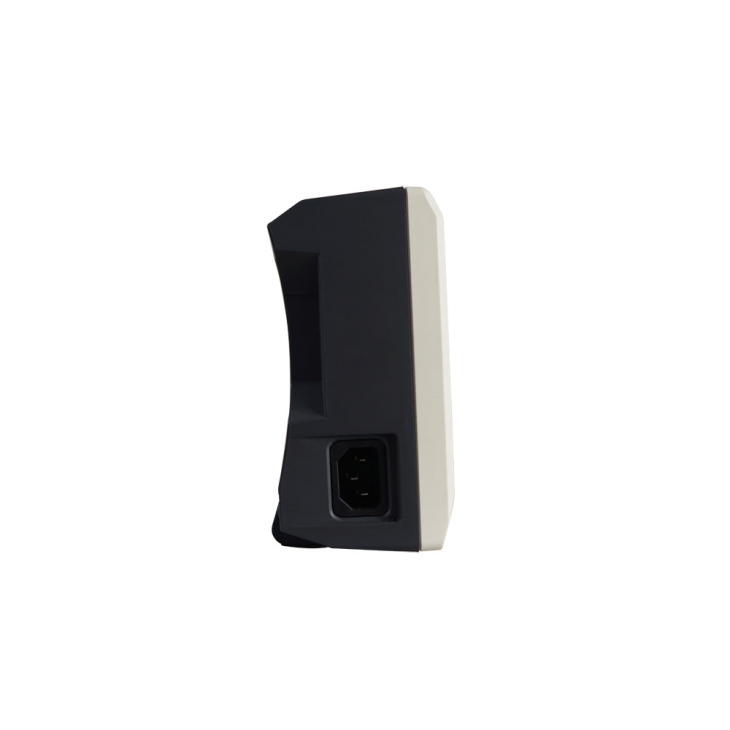

2. Размер и упаковка
| Модель | SDS1022 | SDS1102 | |
|---|---|---|---|
| Пропускная способность | 20МГц | 100MHz | |
| Частота дискретизации | 100MS / с | 1GS / с | |
| Горизонтальная шкала (s / div) | 5ns / div - 1000s / div, шаг 1 - 2 - 5 | 2ns / div - 1000s / div, шаг 1 - 2 - 5 | |
| канал | 2 | ||
| дисплей | 7-дюймовый цветной ЖК-дисплей, 800 x 480 пикселей | ||
| Входная муфта | DC, AC и GND | ||
| Вертикальное разрешение (A / D) | 8 бит (2 канала одновременно) | ||
| Вертикальная чувствительность | 5mV / div - 5V / div (на входе) | ||
| Тип триггера | Edge, Video | ||
| Режим триггера | Авто, Обычный и Одноместный | ||
| Форма волны | +, -, x, ÷, инвертировать, FFT | ||
| взрыватель | 2A, T-класс, 250 В | ||
| Размер (Ш x В x Г) | 301 x 152 x 70 мм | ||
| Вес устройства | 1,10 кг | ||
ПОДДЕРЖКА
▶ Программное обеспечение для ПК OWON SDS1000 DSO
▶ USB-драйвер для всех серий OWON DSO и AWG
▶ Руководство пользователя DSS1000 Series DSO
АКСЕССУАРЫ Принадлежности, подлежащие окончательной доставке.
Шнур питания |
CD Rom |
Краткое пособие |
USB-кабель |
зонд |
Настройка зонда |
