Портативный цифровой осциллограф
+ Интерфейс USB Type-C, поддержка внешнего аккумулятора, поддержка подключения программного обеспечения ПК
+ Функция самокалибровки
+ Поддержка SCPI, облегчает вторичную разработку

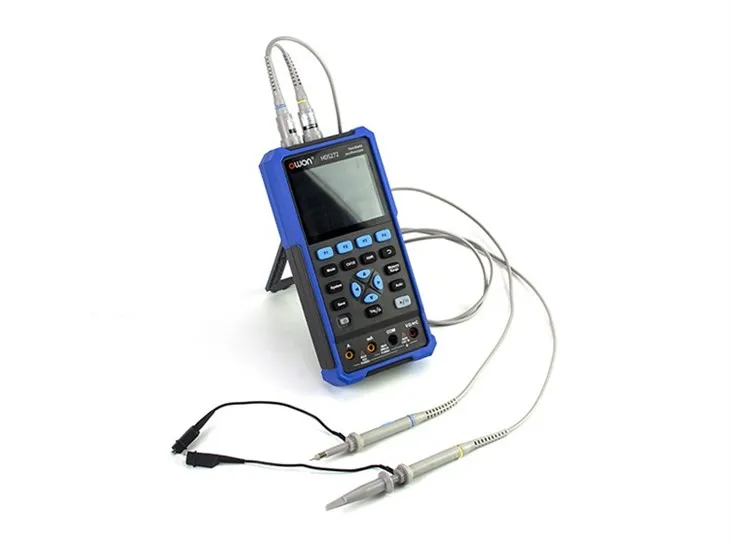

Ручной 2-канальный портативный осциллограф серии HDS200
*Осциллограф + мультиметр + генератор сигналов, многофункциональный в одном
*3,5-дюймовый высококонтрастный цветной ЖК-дисплей с высоким разрешением, подходящий для использования на открытом воздухе.
* Литиевая батарея 18650, обеспечивающая до 6 часов рабочего времени.
*Интерфейс USB Type-C, поддержка блока питания, поддержка подключения программного обеспечения ПК
*Функция самокалибровки
*Поддержка SCPI, облегчает вторичное развитие
Разнообразие функций в одном
осциллограф
+ Макс. частота обновления сигнала 10000 осциллограмм/с
+ Двухканальный вход, полоса пропускания до 70 МГц, макс.
частота дискретизации в реальном времени 250 Мвыб/с
+ Максимальная длина записи 8k
+ Функция измерения курсора
+ Несколько функций автоматического измерения
+ функция XY
+ Функция автоматической настройки одной кнопкой, легко обнаруживаемая и отлаживаемая
Мультиметр
+ 20,000 считается, истинное среднеквадратичное значение
+ Измерение напряжения, тока, сопротивления, диода, емкости и проверка целостности
+ Функция автоматического диапазона, легко обнаружить и отладить
+ Макс. входное напряжение переменного тока 750 В, постоянного тока 1000 В

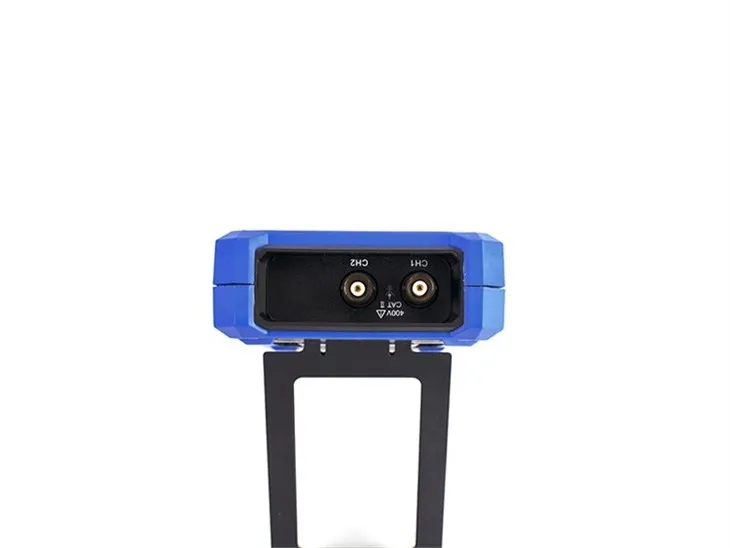

+ Независимый вход мультиметра и осциллографа
+ Функция удержания чтения
+ Функция относительного измерения
Генератор сигналов(Только для HDS242S и HDS272S)
+ Максимальная выходная частота 25 МГц
+ Выходные сигналы синусоидального, прямоугольного, линейного, импульсного и встроенных сигналов специального назначения.
+ 0.1Гц разрешение по частоте
+ 14-разрядность по вертикали, высокая частота дискретизации 125 Мвыб/с.
+ 8k длина сигнала
+ Макс. выходная амплитуда 5 В (размах)

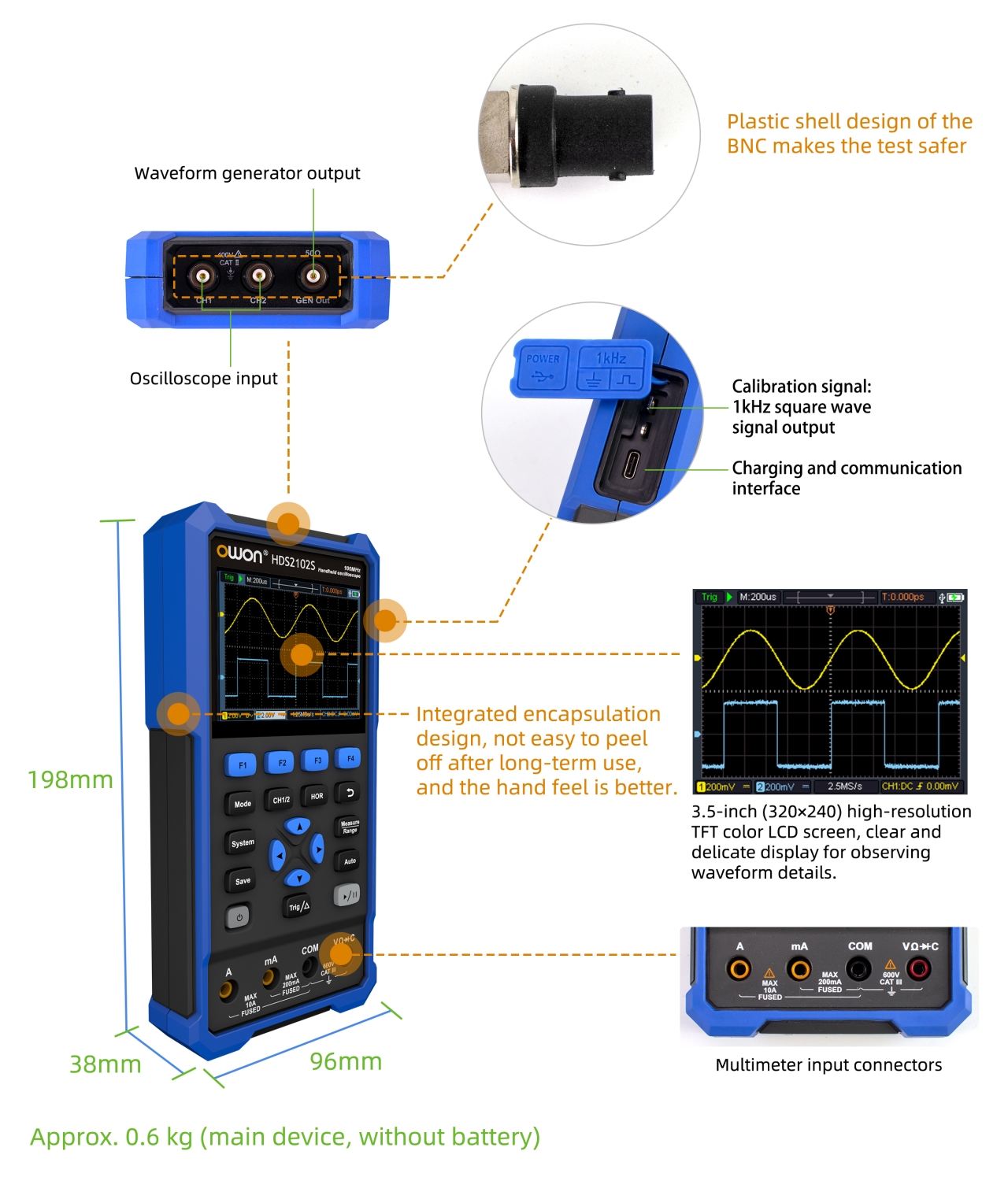

Маленький размер, мощные функции
Отличное управление питанием

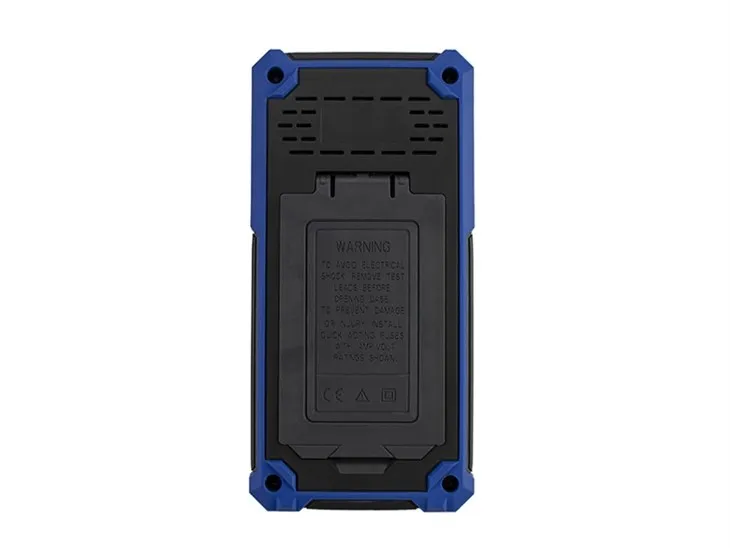

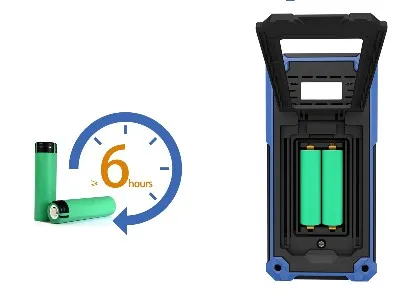

Сверхнизкое комплексное энергопотребление менее 3 Вт. Работает от литиевой батареи емкостью 4400 мАч, работает непрерывно около 6 часов. Одна батарея может нормально обеспечивать питание. Легкая замена батареи.

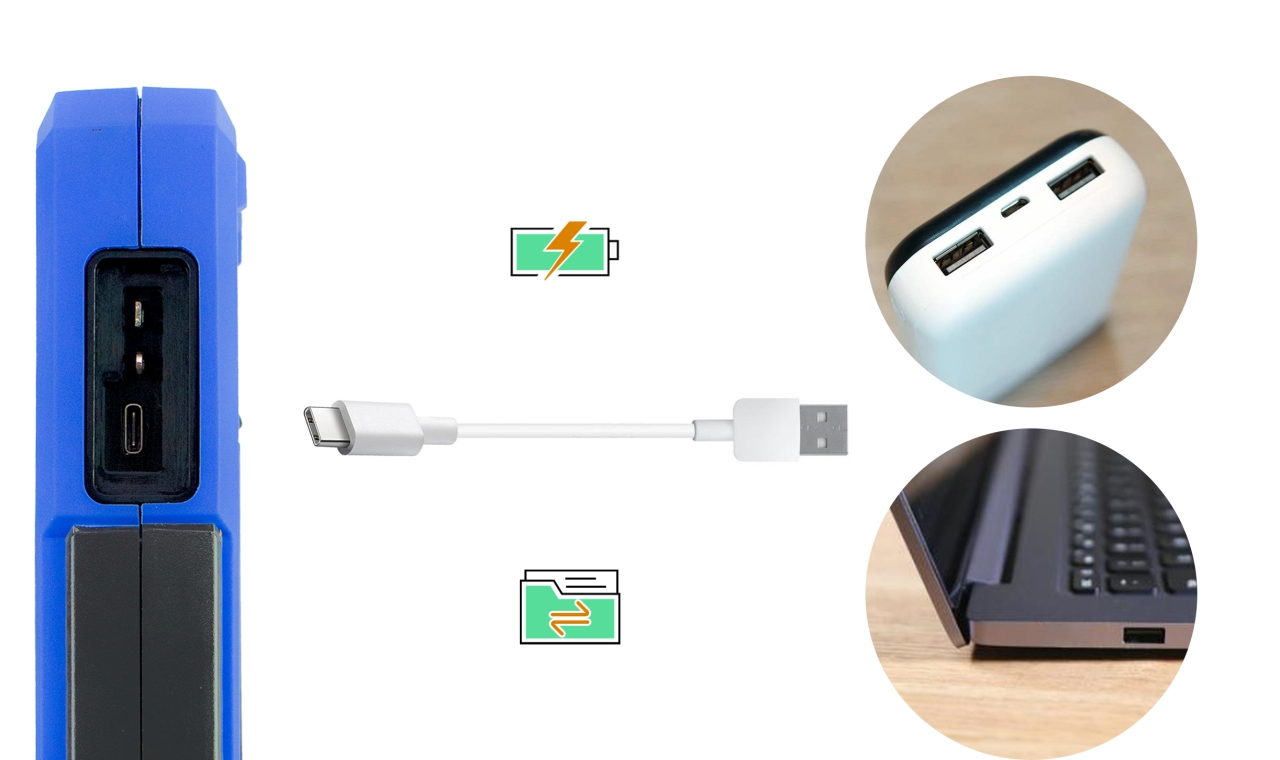

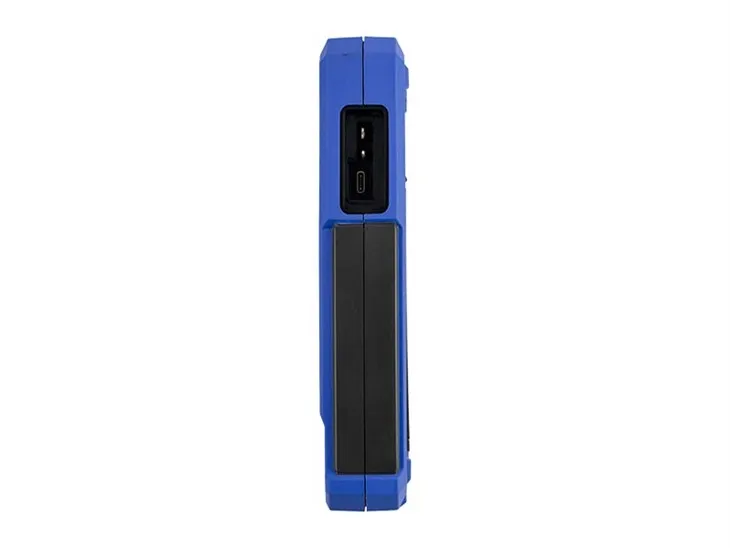

Интерфейс USB Type-C можно заряжать с помощью адаптера или блока питания и поддерживает подключение к программному обеспечению ПК.
Превосходные характеристики осциллографа
|

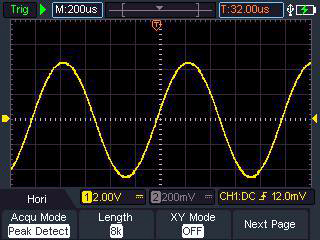

Два приобретениярежимыПиковое обнаружение используется для обнаружения заедания и возможностиуменьшение путаницы. |
|
|
Высокое обновление, глубокое хранение Макс. частота обновления 10 000 кадров в секунду, длина записи 8 КБ, исключительная простота съемкии события с низкой вероятностью. |
|
|

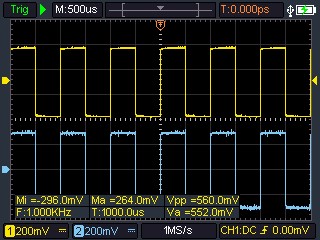

7 видов автоматического измерения Частота, период, амплитуда, максимум, минимум, среднее значение и ПК-ПК. Одновременно на экране может отображаться до 6 автоматических измерений. |
|
|
Функция измерения курсора Поддерживается измерение разницы напряжений между курсорами (△V) и разницы во времени между курсорами (△T). |
|
|

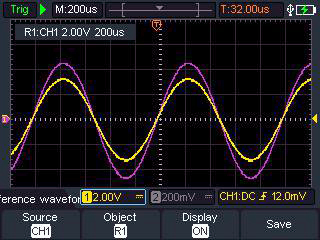

Функция сохранения Сохраните 4 настройки, 4 опорных сигнала, 4 изображения сигналов, 4 файла сигналов CSV.Опорный сигнал может отображаться на том же экране, что и измеренный сигнал, что удобно для сравнения сигналов. Подключитесь к компьютеру через интерфейс USB Type-C, компьютер может распознавать осциллограф как USB-накопитель, и вы можете получить доступ к изображениям или файлы сигналов CSV для просмотра, анализа или обмена данными сигналов. |
|

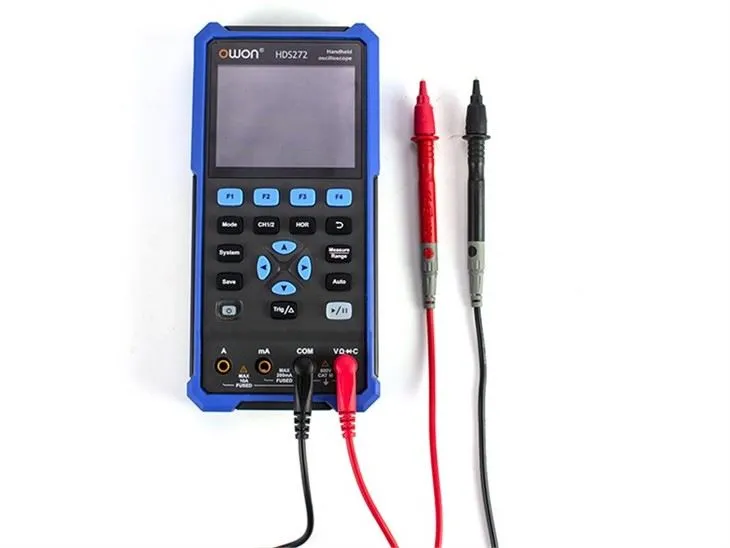

20,000 считает мультиметр с истинным среднеквадратичным значением
Поддержка измерения напряжения, тока, сопротивления, диода, емкости и проверки целостности.
20,000 отсчетов, высокоточный профессиональный мультиметр, поддерживает измерение относительных значений.
Функции генератора сигналов
Выходные синусоидальные, прямоугольные, линейно-линейные, импульсные и встроенные специальные сигналы.
Поддержка 8 встроенных специальных сигналов, включая Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlT, AmpAlT. (Только дляHDS242S и HDS272S)
Технические характеристики
| Модель | ХДС242 | ХДС272 | HDS242S | HDS272S |
| Пропускная способность | 40 МГц | 70 МГц | 40 МГц | 70 МГц |
| каналы | 2-CH-осциллограф | 2-CH-осциллограф+1-CH-генератор | ||
| Частота дискретизации | 250 Мвыб/с | |||
| Модель приобретения | Нормальный, обнаружение пика | |||
| Длина записи | 8K | |||
| Отображать | 3,5-дюймовый ЖК-дисплей | |||
| Частота обновления сигнала | 10,000 об/мин/с | |||
| Входная связь | Постоянный ток, переменный ток и земля | |||
| Входное сопротивление | 1 МОм±2%, параллельно с 16пФ±10пФ | |||
| Коэффициенты ослабления пробника | 1X,10X,100X,1000X,10000X | |||
| Макс. входное напряжение | 400 В (DC+AC, PK-PK, входное сопротивление 1 МОм) (затухание пробника 10:1) | |||
| Ограничение пропускной способности (типичное) | 20 МГц | |||
| Горизонтальный масштаб | 5нс/дел - 1000с/дел, шаг за 1 - 2 - 5 | |||
| Вертикальная чувствительность | 10мВ/дел - 10В/дел | |||
| Вертикальное разрешение | 8 бит | |||
| Тип триггера | Край | |||
| Режимы триггера | Авто, Нормальный, одиночный | |||
| Автоматическое измерение | Период, Частота, Среднее, ПК-ПК, Макс, Мин | |||
| Курсорное измерение | ΔV, ΔT, ΔT&ΔV между курсорами | |||
| Коммуникационный интерфейс | USB-тип-C | |||
「Мультиметр」Характеристики (Стандарт)
| Макс. Разрешение | 20,000 считается |
| Режим тестирования | Проверка напряжения, тока, сопротивления, емкости, диода и непрерывности |
| Входное сопротивление | 10MΩ |
| Максимальное входное напряжение | 750 В переменного тока, 1000 В постоянного тока |
| Максимальный входной ток | Постоянный ток: 10 А Переменный ток: 10 А |
| Диод | 0 - 2V |
「Генератор сигналов」Технические характеристики(Только для HDS242S и HDS272S)
Частотный выход |
Синус | 0.1Гц - 25МГц |
| Квадрат | 0.1Гц - 5МГц | |
| Рампа | 0.1Гц - 1МГц | |
| Пульс | 0.1Гц - 5МГц | |
| Произвольный | 0.1Гц - 5МГц | |
| Частота выборки | 125 Мвыб/с | |
| Канал | 1-СН | |
| Диапазон амплитуд | 20 мВ (размах) - 5 В (размах) | |
| Длина сигнала | 8K | |
| Вертикальное разрешение | 14 бит | |
| Выходное сопротивление | 50Ω | |
Аксессуары и упаковка
О ОВОН
С 1990 года компания Lilliput выходит на рынок электронной продукции, ее первой серией продуктов является цветной мини-ЖК-дисплей.
Линейка продуктов OWON SmartTest, принадлежащая компании Lilliput, была создана для «удовлетворения ваших потребностей» в области испытательного и измерительного оборудования.
Благодаря усилиям в течение двух десятилетий Lilliput постепенно превратилась в групповую корпорацию, охватывающую 3 линейки продуктов: цветной мини-ЖК-дисплей, контрольно-измерительное оборудование и домашнюю систему управления энергопотреблением.
Продукцию OWON можно найти в Азии, Северной Америке, Европе, Южной Америке, Океании и Африке, а глобальные партнеры установлены в более чем 80 странах/регионах.
Компания Lilliput (OWON) не жалеет усилий, чтобы стать одним из ведущих мировых производителей оригинального испытательного и измерительного оборудования.
Модель |
ХДС242 |
HDS272 |
HDS2102 |
ХДС2202 |
HDS242S |
HDS272S |
HDS2102S |
ХДС2202S |
||
|
Пропускная способность |
40 МГц |
70 МГц |
100 МГц |
200 МГц |
40 МГц |
70 МГц |
100 МГц |
200 МГц |
||
|
каналы |
2-CH-осциллограф |
2-CH-осциллограф+1-CH-генератор |
||||||||
|
Частота дискретизации |
250 Мвыб/с |
500МСа/с |
1 Гвыб/с |
250 Мвыб/с |
500МСа/с |
1 Гвыб/с |
||||
| Модель приобретения |
Нормальный, обнаружение пика |
|||||||||
|
Длина записи |
8K |
|||||||||
|
Отображать |
3,5-дюймовый ЖК-дисплей |
|||||||||
|
Частота обновления сигнала |
10,000 об/мин/с |
|||||||||
|
Входная связь |
Постоянный ток, переменный ток и земля |
|||||||||
|
Входное сопротивление |
1 МОм±2%, параллельно с 16пФ±10пФ |
|||||||||
|
Коэффициенты ослабления пробника |
1X,10X,100X,1000X,10000X |
|||||||||
|
Макс. входное напряжение |
400 В (DC+AC, PK-PK, входное сопротивление 1 МОм) (затухание пробника 10:1) |
|||||||||
|
Ограничение пропускной способности (типичное) |
20 МГц |
|||||||||
|
Горизонтальный масштаб |
5нс/дел - 1000с/дел, шаг за 1 - 2 - 5 |
2нс/дел - 1000с/дел, шаг за 1 - 2 - 5 |
5нс/дел - 1000с/дел, шаг за 1 - 2 - 5 |
2нс/дел - 1000с/дел, шаг за 1 - 2 - 5 |
||||||
|
Вертикальная чувствительность |
10мВ/дел - 10В/дел |
|||||||||
|
Вертикальное разрешение |
8 бит |
|||||||||
|
Тип триггера |
Край |
|||||||||
|
Режимы триггера |
Авто, Нормальный, одиночный |
|||||||||
|
Автоматическое измерение |
Частота, период, амплитуда, макс, мин, среднее, ПК-ПК |
|||||||||
|
Курсорное измерение |
ΔV, ΔT, ΔT&ΔV между курсорами |
|||||||||
|
Коммуникационный интерфейс |
USB-тип-C |
|||||||||
「Мультиметр」Технические характеристики(Стандарт)
| Макс. Разрешение | 20,000 считается |
| Режим тестирования | Проверка напряжения, тока, сопротивления, емкости, диода и непрерывности |
| Входное сопротивление | 10MΩ |
| Максимальное входное напряжение | 750 В переменного тока, 1000 В постоянного тока |
| Максимальный входной ток | Постоянный ток: 10 А Переменный ток: 10 А |
| Диод | 0 - 2V |
「Генератор сигналов」Технические характеристики(Только для HDS242S, HDS272S, HDS2102S, HDS2202S)
Частотный выход |
Синус | 0.1Гц - 25МГц |
| Квадрат | 0.1Гц - 5МГц | |
| Рампа | 0.1Гц - 1МГц | |
| Пульс | 0.1Гц - 5МГц | |
| Произвольный | 0.1Гц - 5МГц | |
| Частота выборки | 125 Мвыб/с | |
| Канал | 1-СН | |
| Амплитудный диапазон (высокое сопротивление) | 20 мВ (размах) - 5 В (размах) | |
| Длина сигнала | 8K | |
| Вертикальное разрешение | 14 бит | |
| Выходное сопротивление | 50Ω | |
