Применение осциллографа OWON в автомобильных датчиках (2)
— Измерение датчика положения распредвала Холла с помощью ПК-осциллографа OWON VDS.
С развитием общества популярность автомобилей становится все выше и выше, а техническое обслуживание автомобилей и другие отрасли послепродажного обслуживания выделяются из толпы. При обслуживании автомобилей осциллограф является одним из острых инструментов инженеров по техническому обслуживанию. Здесь давайте кратко расскажем, как использовать осциллограф OWON для проверки автомобильных электронных датчиков.
Измерение датчика положения распредвала Холла

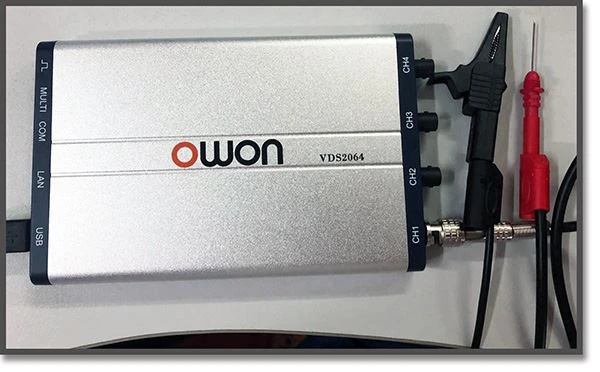

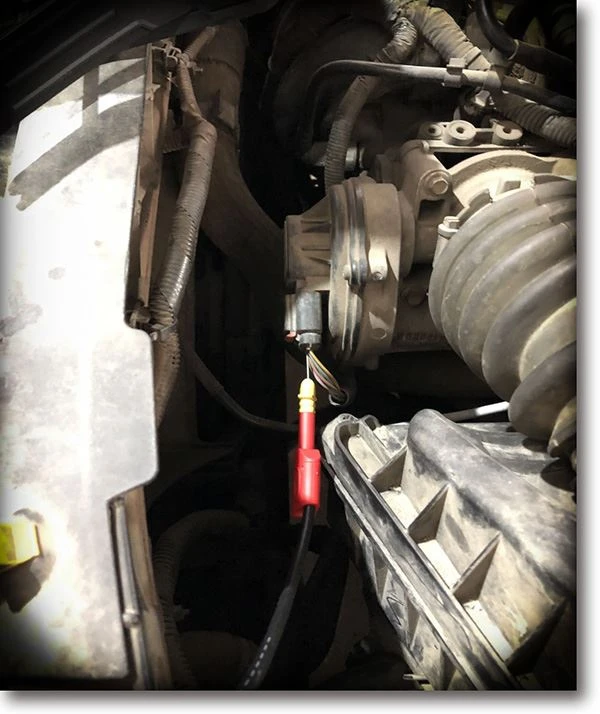

Подключите интерфейс BNC к концу BNC OWON.USB-осциллограф VDS2064и подсоедините специальный наконечник к тестируемому концу. Красная деталь вставляется в датчик распредвала Холла, как показано на рисунке ниже.

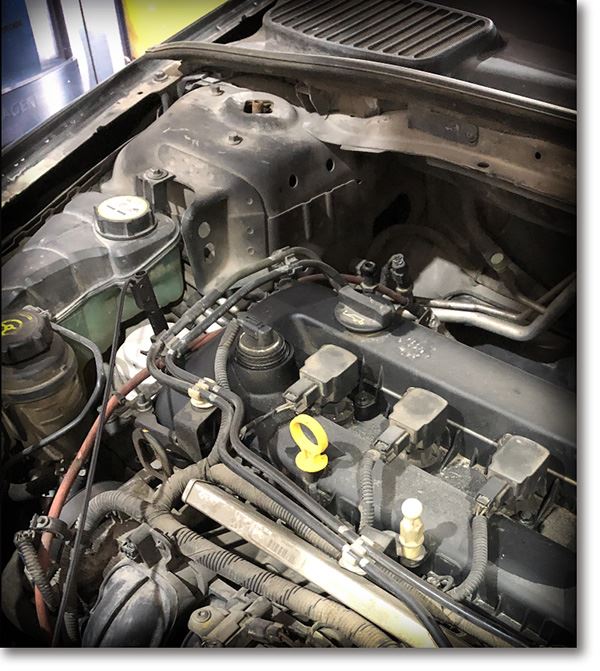

Черный зажим заземлен и прикреплен к металлическому ремню автомобиля, как показано на рисунке ниже.
Для датчика Холла самое главное — проверить частоту, когда с помощью цифрового осциллографа измеряется форма сигнала датчика распредвала на разных скоростях.
Датчики коленвала и распредвала имеют определенное соотношение фаз. В форме волны коленчатого и распределительного вала имеются «маркирующие зубья», причем разница в количестве зубьев между ними имеет фиксированную величину. Двигатель не сможет добраться до автомобиля, если разница в количестве зубьев будет на один зуб больше или на один меньше.
(25 мс/дел, 1 В/дел)
(10 мс/дел, 1 В/дел)

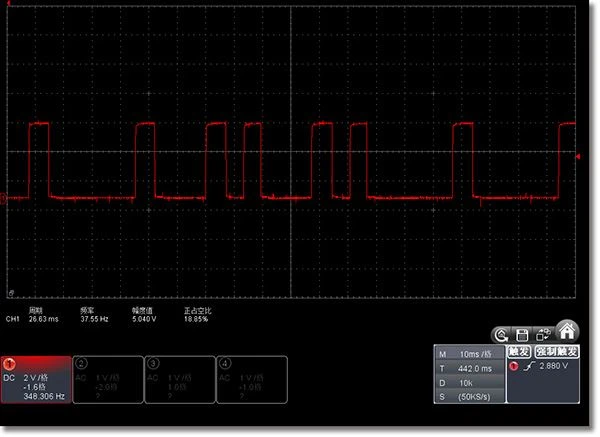

Форма сигнала, протестированная компьютерным осциллографом серии OWON VDS:
Инженеры по обслуживанию автомобилей очень любят виртуальный осциллограф ПК в своем рабочем процессе. Его сверхмаленький корпус облегчает переноску и использование. Однако большинство виртуальных осциллографов для ПК, представленных на рынке, были более или менее удалены по сравнению с настольными осциллографами, что затрудняет выполнение инженерами обычных измерительных работ. Как выбрать, когда портативность и производительность конфликтуют? Вы можете взглянуть на осциллограф VDS для ПК owon Lilliput.
- Полоса пропускания до 100 МГц и максимальная частота дискретизации в реальном времени 1 Гвыб/с
- 10Длина записи M
- Дружественный пользовательский интерфейс: отображение FFT или XY и двух видов сигналов.
на том же экране
- Вариант с несколькими триггерами: фронт, видео, наклон, импульс и альтернативный
- Изоляция USB – меньше помех сигнала, больше защиты ПК
- Питание по шине USB и дистанционное управление по локальной сети (опция)
- Ультратонкий дизайн корпуса, легкая портативность
