Анализатор спектра серии XSA1000P-TG
плюс -163 дБм отображаемый средний уровень шума (DANL)
плюс несколько интерфейсов: USB-хост, USB-устройство, LAN, интерфейс наушников, HDMI
плюс 10,4-дюймовый мультисенсорный экран с фильтром электромагнитных помех и комплектом квазипикового детектора
Анализатор спектра серии XSA1000P-TG
плюс Диапазон частот 9 кГц - 7,5 ГГц
плюс -163 дБм отображаемый средний уровень шума (DANL)
плюс фазовый шум -106 дБн/Гц при 1 ГГц и смещении при 10 кГц
плюс общая точность амплитуды<0.7 dB
плюс минимальная полоса разрешения 1 Гц (RBW)
плюс комплект для предварительного тестирования на соответствие требованиям EMI, дополнительное программное обеспечение для тестирования EMC
плюс графика водопада, анализ качества сигнала модуляции, демодуляция звука и т. д. множество общих и расширенных функций тестирования.
плюс стандартное тестирование «пройден/не пройдено» на месте и функция оповещения
плюс принять полностью цифровую технологию промежуточной частоты
плюс несколько интерфейсов: USB-хост, USB-устройство, LAN, интерфейс наушников, HDMI
плюс 10,4-дюймовый мультисенсорный экранФильтр электромагнитных помех и комплект квазипикового детектора
1.Минимальная полоса разрешения 1 Гц (RBW), эффективно различающая ближайший сигнал
2. Функция быстрого захвата
Автомобильные ключи, модули давления в шинах TPMS и небольшие беспроводные модули обычно используют модуляцию ASKFSK. XSA800 может завершить захват сигналов ASK/FSK и напрямую получить параметры центральной частоты, мощности и смещения.
3. Отличная возможность измерения малого сигнала.
-163 дБм DANL (отображаемый средний уровень шума), позволяет наблюдать более слабые слабые сигналы.
4.Более точные измерения с низким уровнем шума
Фазовый шум < -106 дБн/Гц при 1 ГГц при отстройке 10 кГц
5.Функция «Годен/Не годен»
Быстро определить, соответствуют ли результаты теста
6.Графика водопада
Просматривайте поведение изменяющихся параметров сигнала с течением времени, отслеживайте поведение частоты и мощности во времени, особенно прерывистых сигналов.
Пользователь может использовать график водопада для анализа стабильности сигнала во времени или для выявления периодически возникающих помех в системах связи.
7.Обеспечивает функцию тестирования ЭМС (требуется дополнительное программное обеспечение)
Встроено более 200 основных шаблонов стандартов и правил испытаний на ЭМС. Пользователь выбирает соответствующий шаблон, и программное обеспечение автоматически настраивает анализатор спектра и записывает данные испытаний. Данные и нормативы можно сравнивать на одном экране. Пользователи также могут настраивать нормативы. для сравнительного анализа.
8.Обеспечивает функцию предварительного тестирования на соответствие EML.
Оснащенный фильтром EML (6 дБ) и квазипиковым детектором в стандартной комплектации, он более точен для предварительного тестирования и диагностики EML, а полный отчет о тестировании и производстве можно составить с помощью вспомогательного программного обеспечения.
9.Обеспечить несколько расширенных функциональных режимов
Стандартный анализ качества сигнала модуляции, демодуляция звука, измерение напряженности поля, измерение частоты и счетчик частоты и т. д. множество общих и расширенных функций тестирования.

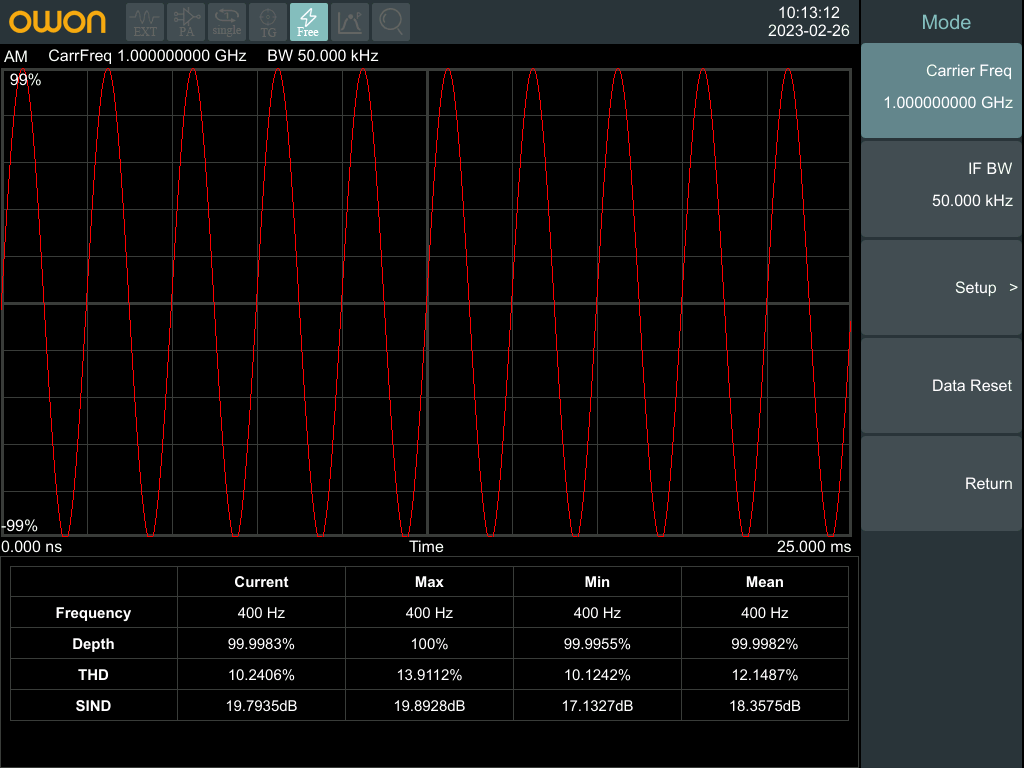

анализ качества сигнала модуляции
демодуляция звука
измерение канала
частотомер
С 1990 года компания Lilliput выходит на рынок электронной продукции, ее первой серией продуктов является цветной мини-ЖК-дисплей.
Линейка продуктов OWON SmartTest, принадлежащая компании Lilliput, была создана для «удовлетворения ваших потребностей» в области испытательного и измерительного оборудования.
Благодаря усилиям двух десятилетий Lilliput постепенно превратилась в групповую корпорацию, охватывающую 3 линейки продуктов: цветной мини-ЖК-дисплей, контрольно-измерительное оборудование и домашнюю систему управления энергопотреблением.
Продукцию OWON можно найти в Азии, Северной Америке, Европе, Южной Америке, Океании и Африке, а глобальные партнеры установлены в более чем 80 странах/регионах.
Компания Lilliput (OWON) не жалеет усилий, чтобы стать одним из ведущих производителей оригинального испытательного и измерительного оборудования в мире.
| Спецификация частоты | ||
|---|---|---|
| Модель | XSA1015TG | XSA1036TG |
| Частота | ||
| Диапазон | 9 кГц-1,5 ГГц | 9 кГц - 3,6 ГГц |
| Разрешение | 1 Гц | |
| Диапазон частот | ||
| Диапазон | 0 Гц, от 100 Гц до максимальной частоты устройства | |
| Точность | ± диапазон / (точки охвата -1) | |
| Внутренняя ссылка | ||
| Опорная частота | 10,000000 МГц | |
| Температурная стабильность | <2.5ppm （15℃ to 35℃） | |
| Скорость старения | <1ppm/year | |
| Пропускная способность | ||
| Полоса разрешения (-3 дБ) | От 10 Гц до 500 кГц (в последовательности от 1 до 10), 1 МГц, 3 МГц | |
| Полоса пропускания видео (-3 дБ) | от 10 Гц до 3 МГц | |
| Спецификация амплитуды | |
|---|---|
| Отображаемый средний уровень шума (DANL) | |
| Входное затухание 0 дБ, полоса разрешения 1 Гц | |
| Предусилитель выключен | 1 МГц~10 МГц -130дБм (номинировано) |
| 10 МГц~1 ГГц -130дБм (номинировано) | |
| 1 ГГц~1,5 ГГц -128 дБм(номинально) | |
| Предусилитель включен | 1 МГц~10 МГц -150дБм (номинировано) |
| 10 МГц~1 ГГц -150дБм (номинировано) | |
| 1 ГГц~1,5 ГГц -148 дБм(номинально) | |
| Фазовый шум | |
| 20 градусов ~ 30 градусов, FC=1 ГГц | |
| Фазовый шум | <-85 dBc/Hz @10 kHz offset |
| <-100 dBc/Hz @100 kHz offset | |
| <-110 dBc/Hz @1 MHz offset | |
| Диапазон отображения уровня | |
| Координата логарифмического масштаба | 1 дБ ~ 255 дБ |
| Координата линейного масштаба | 0 до эталонного уровня |
| единица измерения уровня | дБм,дБуВт,дБпВт,дБмВ,дБуВ, Вт,В |
| Точки | 201~1001 |
| Количество трасс | 5 |
| Детекторы | Положительный пик, отрицательный пик, образец, нормальный, среднеквадратичный |
| Функции трассировки | Очистить запись, максимальное удержание, минимальное удержание, просмотр, пустое, среднее |
| Точность | |
| Неопределенность переключения входного затухания | 20 градуса ~30 градусов, fc=50 МГц, предусилитель выключен, затухание радиочастот 20 дБ, входной сигнал 0–39 дБ ±0,5 дБ |
| Абсолютная неопределенность амплитуды | 20 градусов ~ 30 градусов, fc=50 МГц, полоса пропускания=1 кГц, полоса пропускания=1 кГц, пиковый детектор, затухание РЧ 20 дБ, Предусилитель выключен ±0,4 дБ, входной сигнал= -20дБм Предусилитель включен ±0,5 дБ, входной сигнал= -40дБм |
| Неопределенность | диапазон входного сигнала 0дБм~-50дБм |
| ±1,5 дБ | |
| КСВН | входное затухание РЧ 10 дБ, 1 МГц~1,5 ГГц |
| <1.5,nominal | |
| Генератор отслеживания | |
| Диапазон выходной частоты | 100 кГц~1,5 ГГц |
| Диапазон уровня выходной мощности | {{0}} дБм~0 дБм , |
| Разрешение уровня выходной мощности | 1 дБ |
| Выходная неравномерность | плюс /-3 дБ |
| Максимально безопасный уровень реверса | Средняя общая мощность: 30 дБм, постоянный ток: ±50 В постоянного тока |
| Входы и выходы | |
| Входной радиочастотный разъем на передней панели | 50 Ом, гнездо типа N |
| Выход генератора дорожек на передней панели | 50 Ом, гнездо типа N |
| 10 М опорный вход | 50 Ом, гнездо типа N |
| Коммуникационный порт | USB-хост, USB-устройство, LAN, порт для наушников и VGA |
| Общая техническая спецификация | |
| Отображать | ЖК-дисплей TFT, 10,4 дюйма |
| Масса | 5.0 кг |
| Размеры (Ш х В х Г) | 321 х 221 х 115 (мм) |
