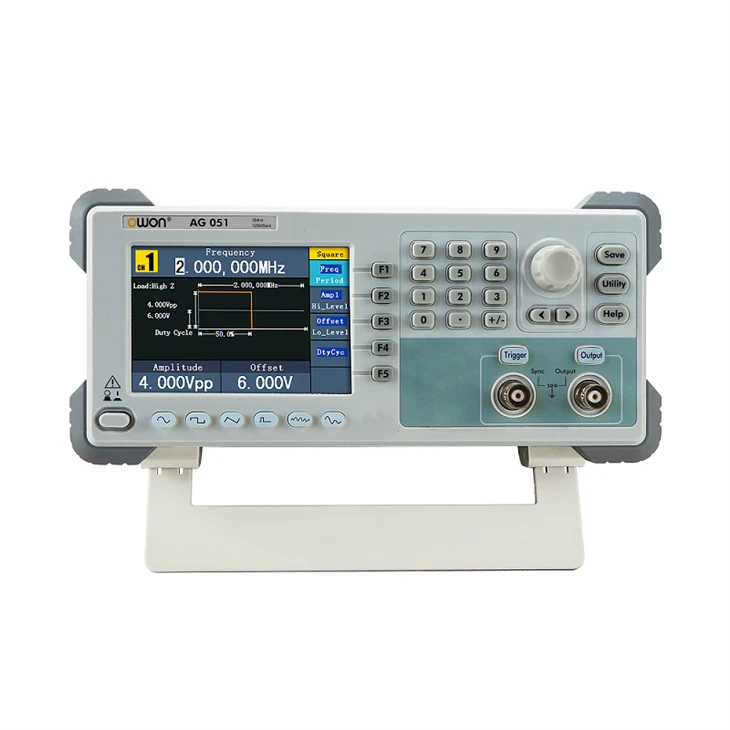

Низкочастотный генератор сигналов произвольной формы серии AG-S 1-CH
+ Частота дискретизации до 400 MS/s и разрешение по частоте 1 мкГц
+ Разрешение по вертикали: 14 бит, длина сигнала произвольной формы до 1 млн.
+ Комплексный вывод сигналов: 5 основных сигналов,
и 45 встроенных сигналов произвольной формы
+ Комплексные функции модуляции:
AM, FM, PM, FSK, PWM, развертка и пакетный режим
+ Поддержка SCPI и LabVIEW
+ 4 дюймовый ЖК-дисплей высокого разрешения (480 × 320 пикселей)
Низкочастотный генератор сигналов произвольной формы серии AG-S 1-CH
Усовершенствованная технология DDS, максимальная выходная частота 60 МГц
Частота дискретизации до 250 MS/s и разрешение по частоте 1 мкГц
Вертикальное разрешение:
14 бит, длина сигнала произвольной формы до 1 млн.
Комплексный выходной сигнал:
5 основных сигналов и 45 встроенных сигналов произвольной формы
Комплексные функции модуляции:
AM, FM, PM, FSK, развертка, пакетный режим и т. д.
Поддержка SCPI и LabVIEW.
4-дюймовое высокое разрешение
(480 × 320 пикселей) TFT ЖК-дисплей
100 мГц - 200 МГц
встроенный высокоточный частотомер
Низкочастотный генератор сигналов произвольной формы серии AG-S 1-CHпредставляет собой универсальный и мощный инструмент для генерации сигналов. Благодаря встроенному репозиторию45 сигналов произвольной формыпользователи получают доступ к богатому ассортименту сигналов для различных приложений. Независимо от того, занимаетесь ли вы исследованиями, разработкой или тестированием, многочисленные функции модуляции этого генератора обеспечивают беспрецедентный уровень настройки.
Навигация по возможностям генератора интуитивно понятна благодаря удобному интерфейсу, которыйупрощает выбор формы сигнала и настройки модуляции. Это гарантирует, что пользователи, независимо от их уровня знаний, смогут использовать весь потенциал серии AG-S для своих конкретных потребностей в генерации сигналов.
Помимо своего технического совершенства, серия AG-S отличается надежностью и долговечностью, что делает ее надежным инструментом в лабораторных и промышленных условиях. Компактный форм-фактор повышает его универсальность, позволяя легко интегрировать его в существующие системы.
Встроенные 45 сигналов произвольной формы
Низкочастотный генератор сигналов произвольной формы серии AG-S 1-CH отличается встроеннымбиблиотека учебно-производственнойформы сигналов, разделенные на общие, математические, инженерные, оконные и другие типы. Эта универсальность дает пользователям легкий доступ к разнообразному диапазону сигналов для различных приложений, повышая точность и эффективность манипулирования сигналами.
Множественная функция модуляции
Функция модуляции серии AG-S включает в себяAM, FM, PM, ASK, FSK, PSK и ШИМ. Этот генератор сигналов поддерживает как внутренние, так и внешние источники модуляции, удовлетворяя разнообразные потребности в тестировании образовательных и коммуникационных систем.
О ОВОН
1мкГц - 5МГц
| Модель | АГ051 | АГ051Ф | АГ1011 | AG1011F | |
|---|---|---|---|---|---|
| Канал | одиночный + триггер | ||||
| Частотный выход | 5 МГц | 10 МГц | |||
| Частота дискретизации | 125МС/с | ||||
| Вертикальное разрешение | 14 бит | ||||
| Форма волны | |||||
| Стандартная форма волны | Синус, квадрат, импульс, линейное изменение и шум | ||||
| Произвольная форма сигнала | Экспоненциальный рост, Экспоненциальный спад, Sin(x)/x, Step Wave и другие, всего 45 встроенных сигналов. определяемая пользователем произвольная форма сигнала |
||||
| Частота (разрешение 1 мкГц) | |||||
| Синус | 1мкГц - 5МГц | 1мкГц - 10МГц | |||
| Квадрат | 1мкГц - 5МГц | ||||
| 1мкГц - 5МГц | |||||
| Рампа | 1мкГц - 1МГц | ||||
| Шум | 5 МГц (-3 дБ) (типичное значение) | ||||
| Длина волны | 2-8тысяч баллов | ||||
| Амплитуда | |||||
| Амплитуда | 1 м В (размах) - 12,5 В (размах) (50 Ом), 1 м В (размах) - 25 В (высокое сопротивление) | ||||
| Модуляция (опционально) | |||||
| Форма волны модуляции | / |
AM, FM, PM, ФСК, ШИМ, Размах и взрыв |
/ |
AM, FM, PM, ФСК, ШИМ, Размах и взрыв |
|
| Частота модуляции | / |
от 2 мГц до 20,00кГц (ФСК2 мГц - 100 кГц) |
/ |
от 2 мГц до 20,00кГц (ФСК 2 мГц - 100 кГц) |
|
| Ввод, вывод | |||||
| Отображать | 4-дюймовый (480 × 320 пикселей) ЖК-дисплей | ||||
| Тип |
внешняя ссылка тактовый вход |
вход внешней модуляции, внешние опорные часы вход
|
внешняя ссылка тактовый вход |
вход внешней модуляции, внешние опорные часы вход |
|
| Коммуникационный интерфейс | USB-устройство | ||||
| Механический | |||||
| Размеры (Ш×В×Г) | 235 × 110 × 295 (мм) | ||||
| Вес устройства | 3.00 кг | ||||
