Анализатор спектра серии NSA1000P
+ -163 дБм Отображаемый средний уровень шума (DANL)
+ Фазовый шум -106 дБн/Гц при 1 ГГц и смещении при 10 кГц
+ Общая точность амплитуды<0.7 dB
+ 1 Минимальная полоса пропускания разрешения (RBW) Гц
+ Дополнительная функция предварительного испытания на электромагнитные помехи-, дополнительное программное обеспечение для испытаний на электромагнитную совместимость
+ Графический график водопада, анализ качества сигнала модуляции, демодуляция звука и т. Д. множество общих и расширенных функций тестирования.
+ стандартный тест «пройден/не пройден»-на объекте и функция оповещения
+ Внедрение всех-цифровых технологий промежуточной частоты.
+ Несколько интерфейсов: USB-хост, USB-устройство, LAN, интерфейс наушников, HDMI
+ 10.4-дюймовый мульти-сенсорный экран
Анализатор спектра серии NSA1000P
+ Диапазон частот 10 Гц - 7.5 ГГц
+ -163 дБм Отображаемый средний уровень шума (DANL)
+ Фазовый шум -106 дБн/Гц при 1 ГГц и смещении при 10 кГц
+ Общая точность амплитуды<0.7 dB
+ 1 Минимальная полоса пропускания разрешения (RBW) Гц
+ Комплект для предварительного-тестирования на соответствие требованиям EMI, дополнительное программное обеспечение для испытаний на ЭМС
+ Графический график водопада, анализ качества сигнала модуляции, демодуляция звука и т. Д. множество общих и расширенных функций тестирования.
+ Стандартный тест «Годен/Не пройден» на-сайте и функция оповещения
+ Внедрение всех-цифровых технологий промежуточной частоты.
+ Несколько интерфейсов: USB-хост, USB-устройство, LAN, интерфейс наушников, HDMI
+ 10.4-дюймовый мульти-сенсорный экран
Диапазон частот
ДАНЛ
Минимальная полоса пропускания разрешения
мульти-сенсорный экран
Отличная производительность
Минимальная полоса разрешения 1 Гц (RBW), эффективно различающая близлежащие сигналы
Функция быстрого захвата
Автомобильные дистанционные ключи, модули давления в шинах TPMS и небольшие беспроводные модули обычно используют модуляцию ASK/FSK. XSA800 может завершить захват сигналов ASK/FSK и напрямую получить параметры центральной частоты, мощности и смещения.
Отличные возможности измерения малых сигналов

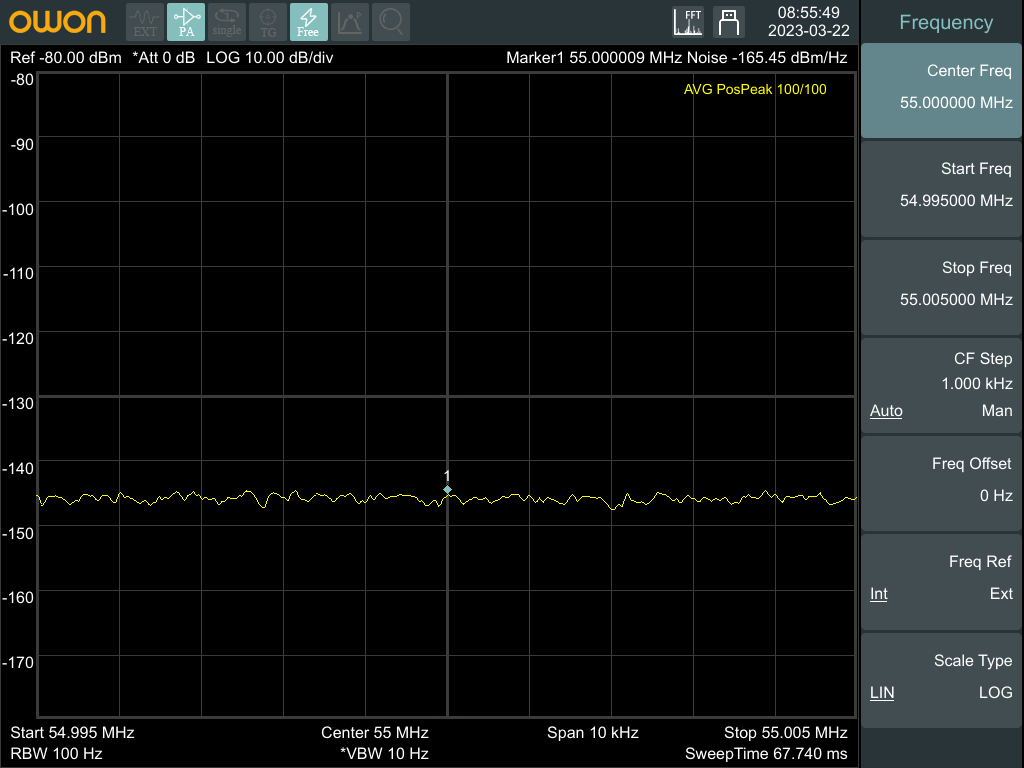

-163 дБм DANL (отображаемый средний уровень шума), позволяет наблюдать более слабые слабые сигналы
Более точные измерения с низким-шумом
Фазовый шум<- 106 dBc/Hz @1GHz at 10 kHz offset
Функция «прошел/не прошел»
Быстро определить, проходят ли результаты теста
Графика водопада
Просмотрите поведение изменяющихся параметров сигнала с течением времени. отслеживать поведение частоты и мощности во времени, особенно для прерывистых сигналов. Пользователь может использовать график каскадной диаграммы для анализа стабильности сигнала во времени или для выявления периодически возникающих сигналов помех в системах связи.
Обеспечивает функцию предварительного-тестирования на соответствие EML.
Оснащенный фильтром EML (6 дБ) и квази-пиковым детектором в стандартной комплектации, он более точен для предварительного-тестирования и диагностики EML, а полный отчет о тестировании и производстве можно составить с помощью вспомогательного программного обеспечения.
Обеспечить несколько расширенных функциональных режимов
Анализ качества сигнала стандартной модуляции, демодуляция звука, измерение напряженности поля, измерение канала и счетчик частоты и т. д. множество общих и расширенных функций тестирования.
Обеспечить функцию тестирования ЭМС (опционально)
Поддержка автономного режима локального устройства и режима верхнего компьютера ПК; Встроенные-ограничительные линии для национального стандарта, европейского стандарта, домашнего использования
бытовая техника, автомобильная промышленность и другие отраслевые правила; Определите местоположение источника радиации путем сравнения и анализа данных.
Технические характеристики продукта
О Овоне
Технические характеристики
|
Частота |
|||||||
|
Частотный диапазон |
XSA1015P(-LF) |
от 9 кГц до 1,5 ГГц (стандартная модель); от 10 Гц до 1,5 ГГц (-модель LF) |
|||||
|
XSA1032P |
от 9 кГц до 3,2 ГГц |
||||||
|
XSA1036P(-LF) |
от 9 кГц до 3,6 ГГц (стандартная модель); от 10 Гц до 3,6 ГГц (-модель LF) |
||||||
|
XSA1075P(-LF) |
от 9 кГц до 7,5 ГГц (стандартная модель); от 10 Гц до 7,5 ГГц (-модель LF) |
||||||
|
Разрешение по частоте |
1 Гц |
||||||
|
Диапазон частот |
|||||||
|
Диапазон диапазона |
0 Гц, 100 Гц до максимальной частоты прибора |
||||||
|
Неопределенность диапазона |
± диапазон / (точки развертки-1) |
||||||
|
Фазовый шум SSB (от 20 до 30 градусов, FC=1 ГГц) |
|||||||
|
Смещение несущей |
10 кГц |
< -106 dBc/Hz |
|||||
|
100 кГц |
< -104 dBc/Hz |
||||||
|
1 МГц |
< -115 dBc/Hz |
||||||
|
Пропускная способность |
|||||||
|
Полоса разрешения (-3 дБ) |
От 1 Гц до 1 МГц, в последовательности 1-3-5-10. |
||||||
|
Точность разрешения полосы пропускания |
< 5% nominal |
||||||
|
Коэффициент формы фильтра разрешения (60 дБ : 3 дБ) |
<5 nominal |
||||||
|
Полоса пропускания видео (-3 дБ) |
От 10 Гц до 3 МГц, в последовательности 1-3-5-10. |
||||||
|
Полоса разрешения (-6 дБ) (EMI) |
200 Гц, 9 кГц, 120 кГц, 1 МГц |
||||||
|
Амплитуда |
|||||||
|
диапазон измерения
|
XSA1015P |
DANL до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен DANL до +20 дБм, от 10 МГц до 1,5 ГГц, предусилитель выключен |
|||||
|
XSA1032P |
DANL до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен DANL до +20 дБм, от 10 МГц до 3,2 ГГц, предусилитель выключен |
||||||
|
XSA1036P |
DANL до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен DANL до +20 дБм, от 10 МГц до 3,6 ГГц, предусилитель выключен |
||||||
|
XSA1075P |
DANL до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен DANL до +20 дБм, от 10 МГц до 7,5 ГГц, предусилитель выключен |
||||||
|
Максимальный входной уровень |
|||||||
|
Постоянное напряжение |
50 V |
||||||
|
Непрерывная радиочастотная мощность |
Затухание=40 дБ, +20 дБм (100 мВ) |
||||||
|
Макс. уровень повреждения |
+30 дБм(1 Вт) |
||||||
|
Средний уровень шума дисплея (DANL) |
|||||||
|
Предусилитель выключен |
от 9 кГц до 1 МГц |
-95 дБм (типично),<-88 dBm |
|||||
|
от 1 МГц до 500 МГц |
-140 дБм (типично),<-130dBm |
||||||
|
от 500 МГц до 3,6 ГГц |
-138 дБм (типичное),<-128 dBm |
||||||
|
От 3,6 ГГц до 6 ГГц |
-134 дБм (типичное),<-124 dBm |
||||||
|
От 6 ГГц до 7,5 ГГц |
-129 дБм (типичное),<-119 dBm |
||||||
|
Предусилитель включен |
от 100 кГц до 1 МГц |
-135 дБм (типично),<-128 dBm |
|||||
|
от 1 МГц до 500 МГц |
-160 дБм (типичное),<-150 dBm
|
||||||
|
от 500 МГц до 3,6 ГГц |
-158 дБм (типичное),<-148 dBm |
||||||
|
От 3,6 ГГц до 6 ГГц |
-154 дБм (типичное),<-144 dBm |
||||||
|
От 6 ГГц до 7,5 ГГц |
-149 дБм (типичное),<-139 dBm |
||||||
|
Частотная характеристика (от 20 до 30 градусов, относительная влажность от 30 до 70 %, входное затухание =10 дБ, опорная частота=50 МГц) |
|||||||
|
Предусилитель выключен |
<0,7 дБ |
||||||
|
Предусилитель включен |
<1,0 дБ |
||||||
|
Разница и точность |
|||||||
|
Неопределенность |
fc=50 МГц, пиковый детектор, предусилитель выключен, затухание=10 дБ, уровень входного сигнала=-10 дБм, от 20 до 30 градусов |
||||||
|
＜ 0,4 дБ |
|||||||
|
Генератор отслеживания (опционально) |
|||||||
|
Частотный диапазон |
XSA1015P |
от 100 кГц до 1,5 ГГц |
|||||
|
XSA1032P |
от 100 кГц до 3,2 ГГц |
||||||
|
XSA1036P |
от 100 кГц до 3,6 ГГц |
||||||
|
XSA1075P |
от 100 кГц до 7,5 ГГц |
||||||
|
Диапазон уровня выходной мощности |
от -40 дБм до 0 дБм |
||||||
|
Разрешение выходного уровня |
1 дБ |
||||||
|
Выходная неравномерность |
Относительно 50 МГц |
||||||
|
± 3 дБ |
|||||||
|
Ложный генератор слежения |
Гармонические ложные |
-20 дБн (выходная мощность следящего генератора -10 дБм) |
|||||
|
Не-гармонические паразитные |
-20 дБн (выходная мощность следящего генератора -10 дБм) |
||||||
|
Отслеживающий генератор для изоляции входных клемм |
-60 дБ (выходная мощность следящего генератора 0 дБм) |
||||||
|
Интерфейс |
USB-хост, USB-устройство, локальная сеть, HDMI |
||||||
|
Отображать |
10,4 дюйма (1024*768) TFT ЖК-дисплей |
||||||
|
Появление |
|||||||
|
Размеры |
375 мм (Ш) × 185 мм (В) × 120 мм (Г) |
||||||
|
Масса |
Приблизительно. 5.0 кг (без упаковки) |
||||||
